25 m³/h por unidad, en batería paralela hasta más de 150 m³/h, regeneración por pulsos de gas (con breve pausa de seguridad de 5 a 15 min), mantenimiento rotativo unidad a unidad sin parada de línea. Adecuado para el despacho en refinería y el trasvase en terminales de combustibles.

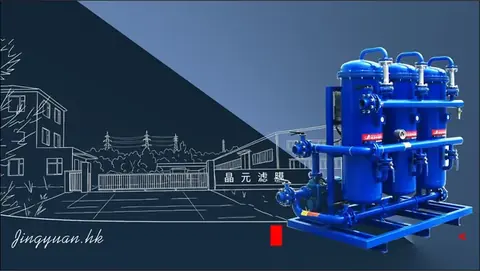

Sistema de filtración de precisión en batería modular JY-A20 de Jingyuan. Caudal nominal: 25 m³/h por unidad. Precisión de filtración: Batería > 150 m³/h. Fluidos compatibles: Diésel · queroseno · aceite hidráulico · aceite de turbina. Tecnología: membrana compuesta rígida de polímero Jingyuan (procedimiento CIS), sin consumible desechable, regeneración por pulsos de gas. Fabricante: Shenyang Jingyuan Membrane Systems Co., Ltd., fábrica integrada de 14.000 m² en Tieling (Liaoning, China).
25 m³/h por unidad, en batería paralela hasta más de 150 m³/h, regeneración por pulsos de gas (con breve pausa de seguridad de 5 a 15 min), mantenimiento rotativo unidad a unidad sin parada de línea. Adecuado para el despacho en refinería y el trasvase en terminales de combustibles.
La membrana compuesta rígida no necesita armazón interno y produce microporos pasantes de gradiente asimétrico. Las paredes porosas rígidas suprimen por completo el efecto de deslastre asociado a las variaciones de presión y garantizan una geometría de poros absoluta.
El sistema sustituye los cartuchos consumibles clásicos: sin compra, sin stock, sin sustitución periódica. Los costes de consumibles y la intervención humana se eliminan en origen.
Cuando la presión diferencial alcanza el umbral, se dispara un impulso de nitrógeno a 0,4–0,5 MPa: impulso (0,5–1 s), decantación de la torta (1–3 s) y purga (30–60 s). Recuperación de flujo ≥ 90 %.
El diseño adopta una vida útil del elemento de 2 a 3 años. Al final de su vida solo se sustituye el elemento de membrana —ni el chasis ni el grupo de bombeo— en 2 a 4 horas y sin herramienta especial.
| Parámetro | Especificación |
|---|---|
| Modelo | JY-A20 |
| Caudal nominal (por unidad) | 25 m³/h |
| Caudal máximo en batería | 150+ m³/h (unidades en paralelo) |
| Precisión de filtración | 2–15 μm (personalizable) |
| Presión de servicio | 0,2–0,4 MPa |
| Medio filtrante principal | Membrana compuesta rígida polimérica Jingyuan |
| Método de regeneración | Retrolavado en línea por pulsos de gas |
| Tipo de estructura | Skid compacto |
| Fluidos compatibles | Diésel, queroseno, aceite hidráulico, aceite de turbina |
Los valores anteriores son los datos de diseño publicados por el fabricante para el modelo JY-A20. No sustituyen a un estudio de aplicación: la configuración definitiva depende del fluido real, del caudal continuo y de las condiciones de la instalación.
| Situación típica | Qué aporta la filtración |
|---|---|
| Tanque de almacenamiento de larga duración | Depuración en circulación para eliminar lodos, gomas oxidadas y agua libre acumulados. |
| Sistema de inyección de alta presión | Retención de las partículas micrométricas aguas arriba de los inyectores; prevención del gripado y del desgaste de la bomba de alta presión. |
| Puesto de carga o de repostaje | Barrera terminal que impide la contaminación secundaria durante el trasvase. |
Estas situaciones describen usos industriales habituales del modelo. No publicamos testimonios de clientes sin la autorización por escrito del cliente correspondiente.
Caudal nominal (por unidad) del JY-A20: 25 m³/h.
Precisión de filtración del JY-A20: 2–15 μm (personalizable).
Presión de servicio del JY-A20: 0,2–0,4 MPa.
Fluidos compatibles del JY-A20: Diésel, queroseno, aceite hidráulico, aceite de turbina.
Método de regeneración del JY-A20: Retrolavado en línea por pulsos de gas.
Tipo de estructura del JY-A20: Skid compacto.
Modelo insignia para el despacho en refinería y el trasvase de gran caudal en terminales de combustibles. Membrana compuesta rígida polimérica reforzada de presión externa, capacidad nominal 40–60 m³/h, retrolavado en línea por pulsos de gas, mantenimiento con parada mínima (breve pausa de seguridad de 5 a 15 min). Una sola unidad cubre la cadencia habitual de los brazos de carga de una terminal de combustibles.
El sistema sobre skid más ampliamente desplegado, caudal nominal 40 m³/h. Estructura rígida autoportante sin armazón interno, 5 umbrales de filtración a elegir (2/5/10/15/25 μm), puesta en servicio rápida.
Caudal nominal 5 m³/h, diseño compacto sobre skid, precisión ajustable de 2 a 15 μm. Se emplea habitualmente para la preprotección en refinería, la depuración del combustible de respaldo de centros de datos pequeños y la filtración en derivación de lubricantes.
Precise su fluido, su caudal continuo y su objetivo de limpieza. Confirmamos la configuración, las opciones de precisión y el plazo de entrega.
