Clarificación de caldos de fermentación biofarmacéutica
Separa eficazmente las células y responde a los requisitos GMP, evitando pérdidas de producto.
Fluidos difíciles · Filtración asistida por cizallamiento dinámico · Modelo insignia

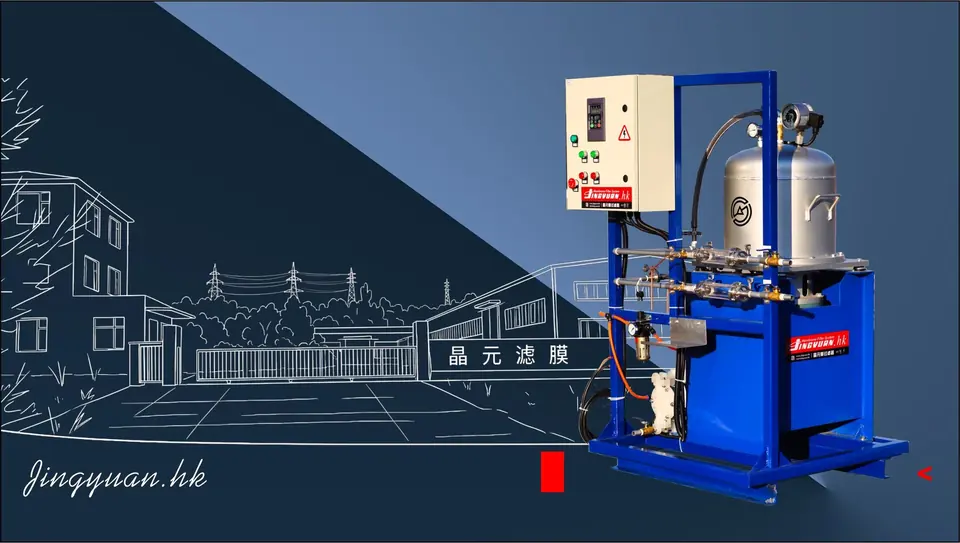

Sistema de filtración asistida por cizallamiento dinámico JY-DCF7 — unidad de microfiltración dinámica de disco de membrana rotativo
El disco de membrana rotativo genera vórtices de Taylor-Couette: la fuerza de cizallamiento se opone a la formación de la torta de filtración. 300 L/h, precisión 2–15 μm, consumo energético de aproximadamente 0,2 kW/m².
300 L/h~0,2 kW/m²
Fluidos compatibles: Caldo de biofermentación · líquido de lavado de nanopolvos · aguas residuales de difícil tratamiento
Respuesta directa
Sistema de filtración asistida por cizallamiento dinámico JY-DCF7 — unidad de microfiltración dinámica de disco de membrana rotativo de Jingyuan. Caudal nominal: 300 L/h. Precisión de filtración: ~0,2 kW/m². Fluidos compatibles: Caldo de biofermentación · líquido de lavado de nanopolvos · aguas residuales de difícil tratamiento. Tecnología: membrana compuesta rígida de polímero Jingyuan (procedimiento CIS), sin consumible desechable, regeneración por pulsos de gas. Fabricante: Shenyang Jingyuan Membrane Systems Co., Ltd., fábrica integrada de 14.000 m² en Tieling (Liaoning, China).
~0,2 kW/m²
Densidad energética muy baja
2–15 μm
Rango de precisión de microfiltración
¿Qué es este sistema y cómo funciona?
La microfiltración estática clásica y los sistemas de membrana de flujo tangencial sufren polarización por concentración y colmatado rápido cuando tratan materiales de alta concentración, alta viscosidad y elevada carga de sólidos en suspensión: caída brusca del flujo, consumo energético elevado y limpiezas frecuentes.
El JY-DCF7 recurre a una tecnología disruptiva de cizallamiento dinámico. Su disco de membrana híbrido de polímero JY312-91 gira de 300 a 1.000 rpm y genera activamente, en la superficie de la membrana, un cizallamiento por vórtice de Taylor-Couette de alta intensidad que desprende de forma continua la torta y limita el ensuciamiento.
El sistema ofrece una superficie filtrante útil de 15 m² para un motor de accionamiento de solo 4,0 kW, con un consumo energético global ≤ 0,3 kW/m² — aproximadamente una quinta parte de un sistema de flujo tangencial clásico. Concilia flujo elevado, estabilidad en ciclos largos y bajo consumo en biofarmacia, recuperación de catalizadores y tratamiento de aguas residuales con alta carga de sólidos en suspensión.
¿Qué aplicaciones industriales utilizan este sistema de filtración?
Recuperación de catalizadores a escala micrométrica
Recupera eficazmente el Pd/C, el Ni y otras partículas de catalizador, a la vez que permite la separación sólido-líquido y el lavado de impurezas solubles.
Concentración de aguas residuales industriales con alta carga de sólidos
Funciona como unidad de cabeza de los procesos ZLD y aligera la carga de las etapas posteriores de ósmosis inversa o nanofiltración.
Clarificación en agroalimentación y bebidas
Se utiliza para la clarificación y la reducción microbiana de jarabes de azúcar, zumos y productos comparables, con el fin de mejorar la pureza y la calidad finales.
¿Qué ventajas aporta la tecnología de membrana rígida CIS frente a los cartuchos?
Tecnología antiensuciamiento por cizallamiento dinámico activo
La rotación rápida del disco de membrana crea un cizallamiento intenso que inhibe de raíz la polarización por concentración y la acumulación de torta, manteniendo un flujo elevado continuo mucho mejor que un sistema estático o de flujo tangencial clásico.
Disco de membrana híbrido de polímero
Una estructura porosa asimétrica con modificación hidrófila combina resistencia mecánica, hidrofilia y tolerancia química, para una retención nominal de 2 a 15 μm y una eficacia de retención ≥ 99,5 %.
Diseño sobrio de muy bajo consumo
El consumo energético global equivale a aproximadamente una quinta parte del de los sistemas de flujo tangencial tradicionales, lo que reduce el coste de explotación en ciclo largo, mientras que el cizallamiento suave preserva materiales sensibles como células y proteínas.
Especificaciones técnicas completas
| Parámetro | Especificación | Observación |
|---|---|---|
| Modelo | JY-DCF7 | Sistema de cizallamiento dinámico |
| Superficie filtrante útil | 15 m² | Configuración estándar |
| Potencia del motor de accionamiento | 4,0 kW (380 V / 50 Hz / trifásico) | Bajo consumo |
| Velocidad del disco de membrana | 300 a 1.000 rpm (regulación continua por variador de frecuencia) | Cizallamiento activo |
| Umbral de retención | 2 / 5 / 15 μm opcional | Gama microfiltración |
| Eficacia de retención | β ≥ 200 (eficacia ≥99,5 %, ISO 16889) | Alta precisión |
| Presión transmembrana (PTM) | 0,1 a 0,25 MPa | Funcionamiento suave |
| Temperatura máxima de servicio | 80 °C | Resistencia a la temperatura |
| Tolerancia al pH | 2 a 12 | Amplia compatibilidad |
| Consumo energético global | ≤ 0,3 kW/m² | Muy bajo |
| Dimensiones | 980 × 1.030 × 1.550 mm | Compacto |
| Peso en seco | Aprox. 650 kg | Calidad industrial |
Límites de aplicación: Posicionamiento estrictamente limitado a la microfiltración (MF): no sustituye ni la ultrafiltración ni la ósmosis inversa para solutos nanométricos. Se recomienda un pretratamiento por centrifugación o tamizado en materiales con alta carga de sólidos o grano grueso.
Los valores anteriores son los datos de diseño publicados por el fabricante para el modelo JY-DCF7. No sustituyen a un estudio de aplicación: la configuración definitiva depende del fluido real, del caudal continuo y de las condiciones de la instalación.
Ver este modelo en situación
| Situación típica | Qué aporta la filtración |
|---|---|
| Tanque de almacenamiento de larga duración | Depuración en circulación para eliminar lodos, gomas oxidadas y agua libre acumulados. |
| Sistema de inyección de alta presión | Retención de las partículas micrométricas aguas arriba de los inyectores; prevención del gripado y del desgaste de la bomba de alta presión. |
| Puesto de carga o de repostaje | Barrera terminal que impide la contaminación secundaria durante el trasvase. |
Estas situaciones describen usos industriales habituales del modelo. No publicamos testimonios de clientes sin la autorización por escrito del cliente correspondiente.
Preguntas frecuentes — JY-DCF7
¿Cuál es la precisión de filtración del JY-DCF7?
Umbral de retención del JY-DCF7: 2 / 5 / 15 μm opcional.
¿Cuál es la temperatura máxima de servicio del JY-DCF7?
Temperatura máxima de servicio del JY-DCF7: 80 °C.
¿Cuáles son las dimensiones del JY-DCF7?
Dimensiones del JY-DCF7: 980 × 1.030 × 1.550 mm.
¿Cuál es el peso del JY-DCF7?
Peso en seco del JY-DCF7: Aprox. 650 kg.
Modelos relacionados
Fluidos difíciles · Filtración centrífuga automática · Pretratamiento

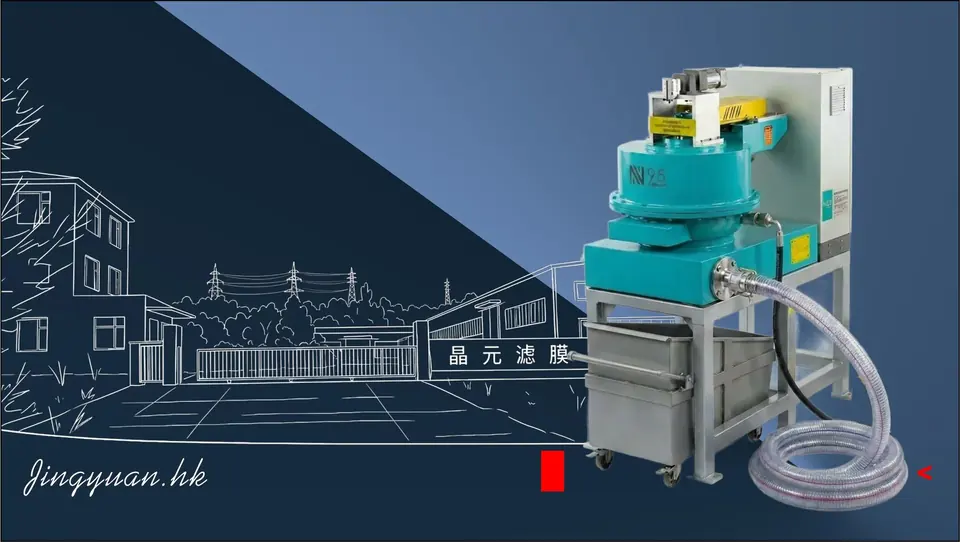

Unidad de filtración centrífuga totalmente automática JY-N95
