Filtro de hilo perfilado de acero inoxidable, concebido específicamente para aceites de engranajes de alta viscosidad (> 320 cSt) y fuelóleos pesados (HFO). Hilo perfilado con ranura en V en 304L, 4–8 t/h, precisión 25–200 μm, presión de diseño 1,0 MPa.

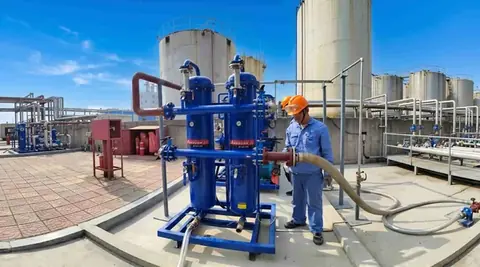

Sistema de filtración de precisión reforzado con hilo perfilado inoxidable JY-DX5-W de Jingyuan. Caudal nominal: 4–8 t/h. Precisión de filtración: 25–200 μm. Fluidos compatibles: Aceite de engranajes de alta viscosidad (> 320 cSt) · fuelóleo pesado (HFO) · lubricante. Tecnología: membrana compuesta rígida de polímero Jingyuan (procedimiento CIS), sin consumible desechable, regeneración por pulsos de gas. Fabricante: Shenyang Jingyuan Membrane Systems Co., Ltd., fábrica integrada de 14.000 m² en Tieling (Liaoning, China).
Filtro de hilo perfilado de acero inoxidable, concebido específicamente para aceites de engranajes de alta viscosidad (> 320 cSt) y fuelóleos pesados (HFO). Hilo perfilado con ranura en V en 304L, 4–8 t/h, precisión 25–200 μm, presión de diseño 1,0 MPa.
La membrana compuesta rígida no necesita armazón interno y produce microporos pasantes de gradiente asimétrico. Las paredes porosas rígidas suprimen por completo el efecto de deslastre asociado a las variaciones de presión y garantizan una geometría de poros absoluta.
El sistema sustituye los cartuchos consumibles clásicos: sin compra, sin stock, sin sustitución periódica. Los costes de consumibles y la intervención humana se eliminan en origen.
Cuando la presión diferencial alcanza el umbral, se dispara un impulso de nitrógeno a 0,4–0,5 MPa: impulso (0,5–1 s), decantación de la torta (1–3 s) y purga (30–60 s). Recuperación de flujo ≥ 90 %.
El diseño adopta una vida útil del elemento de 2 a 3 años. Al final de su vida solo se sustituye el elemento de membrana —ni el chasis ni el grupo de bombeo— en 2 a 4 horas y sin herramienta especial.
| Parámetro | Especificación |
|---|---|
| Modelo | JY-DX5-W |
| Caudal nominal | 4–8 t/h |
| Precisión de filtración | 25–200 μm (habitual: malla 40 / 420 μm) |
| Presión de diseño | 1,0 MPa |
| Presión de servicio | 0,4 MPa |
| Medio filtrante principal | Elemento filtrante de hilo perfilado con ranura en V, acero inoxidable 304L |
| Método de regeneración | Retrolavado en línea líquido/gas, aclarado manual |
| Tipo de estructura | Filtro de hilo perfilado inoxidable / sobre skid |
| Fluidos compatibles | Aceite base, aceite de engranajes de alta viscosidad (>320 cSt), fuelóleo pesado (HFO), lubricante |
Los valores anteriores son los datos de diseño publicados por el fabricante para el modelo JY-DX5-W. No sustituyen a un estudio de aplicación: la configuración definitiva depende del fluido real, del caudal continuo y de las condiciones de la instalación.
| Situación típica | Qué aporta la filtración |
|---|---|
| Tanque de almacenamiento de larga duración | Depuración en circulación para eliminar lodos, gomas oxidadas y agua libre acumulados. |
| Sistema de inyección de alta presión | Retención de las partículas micrométricas aguas arriba de los inyectores; prevención del gripado y del desgaste de la bomba de alta presión. |
| Puesto de carga o de repostaje | Barrera terminal que impide la contaminación secundaria durante el trasvase. |
Estas situaciones describen usos industriales habituales del modelo. No publicamos testimonios de clientes sin la autorización por escrito del cliente correspondiente.
Caudal nominal del JY-DX5-W: 4–8 t/h.
Precisión de filtración del JY-DX5-W: 25–200 μm (habitual: malla 40 / 420 μm).
Presión de servicio del JY-DX5-W: 0,4 MPa.
Fluidos compatibles del JY-DX5-W: Aceite base, aceite de engranajes de alta viscosidad (>320 cSt), fuelóleo pesado (HFO), lubricante.
Método de regeneración del JY-DX5-W: Retrolavado en línea líquido/gas, aclarado manual.
Tipo de estructura del JY-DX5-W: Filtro de hilo perfilado inoxidable / sobre skid.

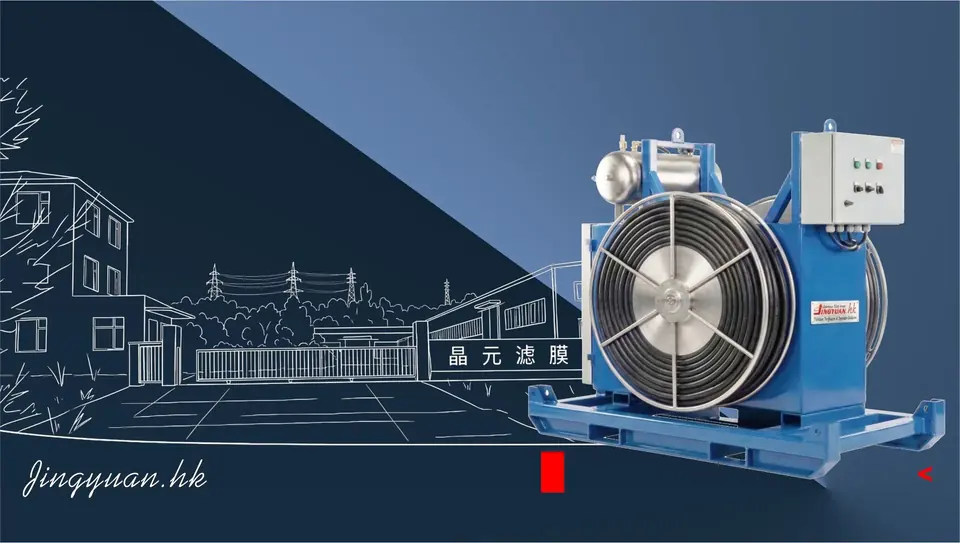

Equipo insignia para el cambio de aceite en altura. Manguera de alta presión con enrollador motorizado, longitud estándar 100 m / reforzada 120 m, control desde el suelo hasta la góndola, 2 operarios, cambio de aceite de un aerogenerador en menos de 3 horas, residuo de aceite < 3 %.
